一、機載氣象儀產品簡介

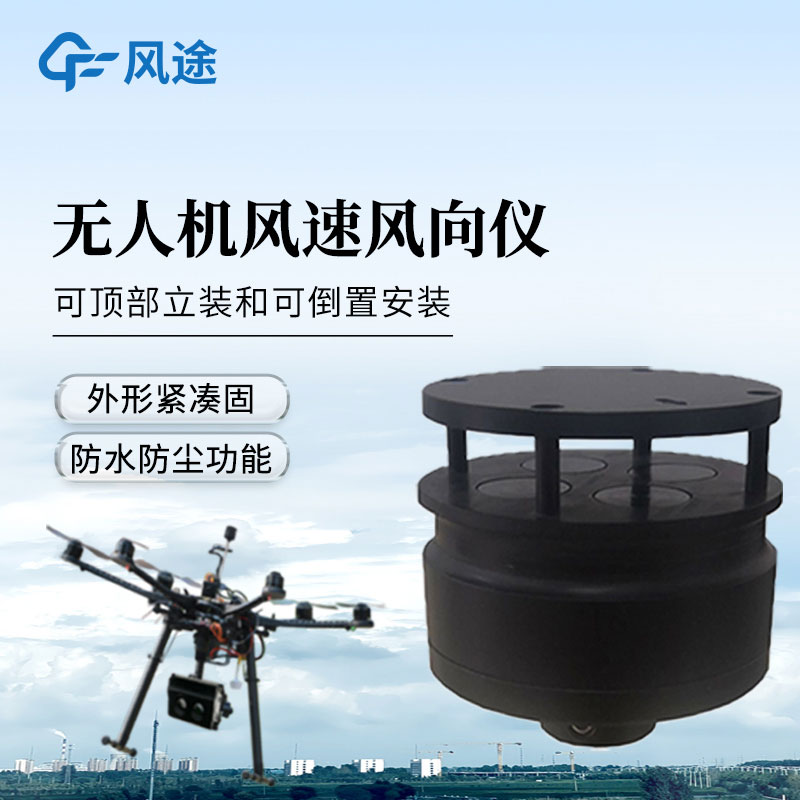

F2型機載氣象儀是一款利用超聲波共振式原理的氣象儀。專門設計安裝在小型飛行器上和無人駕駛平臺上用于監測低空區域的風速、風向、溫度、濕度、大氣壓數值。
F2的重量為56g，直徑為50mm，是目前市面上重量較輕、尺寸較小的超聲波氣象儀。外形緊湊固，具備極強的抗電磁干擾、防水防塵的功能，并能在海拔4000米，外部環境在-40℃至+70℃溫度之間正常工作。
內部采用低功耗芯片，測風可達60m/s，特別用于無人駕駛機及其相關的飛行控制平臺，以及利用飛行器進行的環境監測系統。
F2設計了兩種安裝方式，可安裝在飛行器頂部立裝和可倒置安裝在飛行器的底部。
二、機載氣象儀技術參數
| 名稱 | 測量范圍 | 精度 | 分辨率 |
| 風速 | 0-60m/s | ±3％ | 0.1m/s |
| 風向 | 0-359° | ±3° | 1° |
| 溫度 | -40-+80℃ | ±1℃ | 0.1℃ |
| 濕度 | 0-100% | ±5％ | 1 |
| 氣壓 | 300-1100hpa | ±1 | 0.1hpa |
| 儀器直徑 | 50mm | ||
| 儀器高度 | 50mm | ||
| 儀器重量 | 56g | ||
| 數字輸出 | RS485 | ||
| 波特率 | 4800-19200 | ||
| 通訊協議 | ModBus、ASCII | ||
| 操作溫/濕度 | -40℃-+70℃；0-100% | ||
| 工作海拔 | 0-4000米 | ||
| 電源需求 | VDC:5-24V；28mA | ||
| 安裝方式 | 飛行器頂部立柱安裝或底部吊裝 | ||
| 材料/顏色 | ABS/黑色 | ||
